eObjects Stempelfunktionen

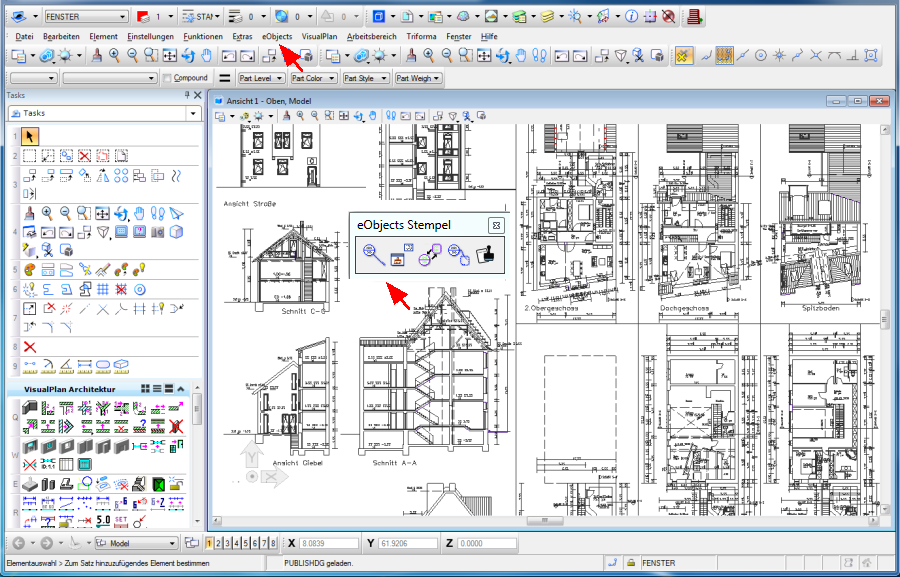

Nach dem Öffnen der Zeichnungsdatei finden Sie in der oberen Menüleiste die Schaltfläche eObjects. Hierüber wird die eObjects Stempel Toolbox geöffnet..

1. Objektstempel platzieren

über das Icon

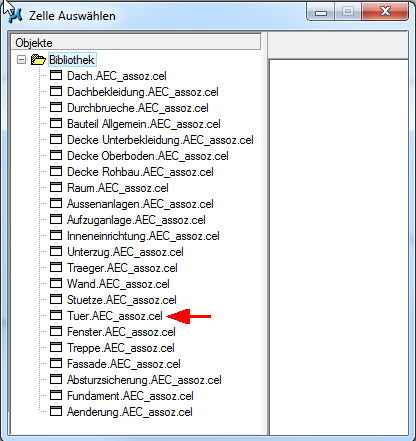

Es öffnet sich die eObjects Zell Bibliothek.

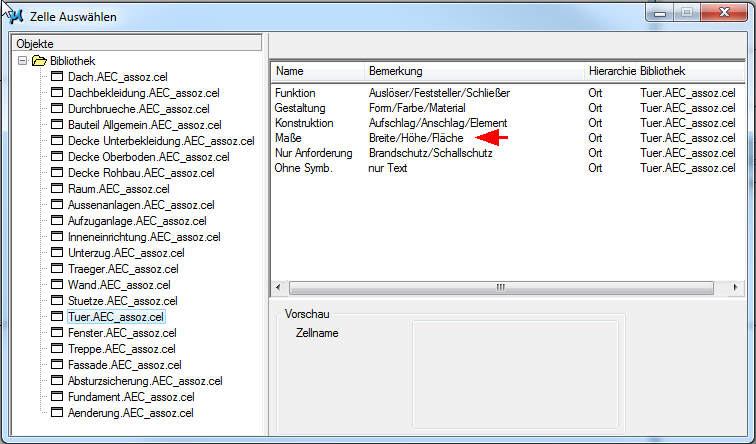

Auswahl einer Bauteil Zelle öffnet die hinterlegte Stempel Auswahlliste.

Mittels Doppelklick mit der linken Maus wird ein Stempel ausgewählt.

Die Bibliothek schließt sich wieder und der gewählte Stempel hängt am Cursor.

Durch Selektion eines eObjects Grafik Elementes in der Zeichnung, dem der Stempel zugeordnet werden soll, hängt dieser nun sichtbar am Cursor.

Mit einem linken Mausklick wird der Stempel in der Zeichnung platziert z.B.:

Die Felder des Stempels befüllen sich mit den von Ihnen zuvor im Attributschema eingetragenen Werten.

Werden Änderungen im Attribut Schema Tür vorgenommen, zum Beispiel Veränderung der Höhe der Türe von 2,13 m auf 2,25m, wird diese automatisch in den Objektstempel übernommen.

2. Aktualisieren der Objektstempel

über das Icon

Es öffnet sich der Stempel Regenerations Dialog

Selektierte Objektstempel werden neu ermittelt. Diese Funktion ist eine Aktualisierungsfunktion der Objektstempel

3. Austauschen der Objektstempel

über das Icon

Es öffnet sich der Stempel Austausch Dialog

Selektierte Objektstempel werden ausgetauscht. Diese Funktion ersetzt die vorhandenen Stempel durch den Neuen.

4. Verbindung zum Objekt anzeigen

über das Icon

Die Verbindung zwischen selektierten Stempel(n) und zugehörigen eObjects Grafik Elementen wird temporär mit einer Verbindungslinie angezeigt.

5. Objektstempel definieren (die Bearbeitung ist nur in Zellbibliotheken aktiv einsetzbar)

über das Icon

Siehe:
